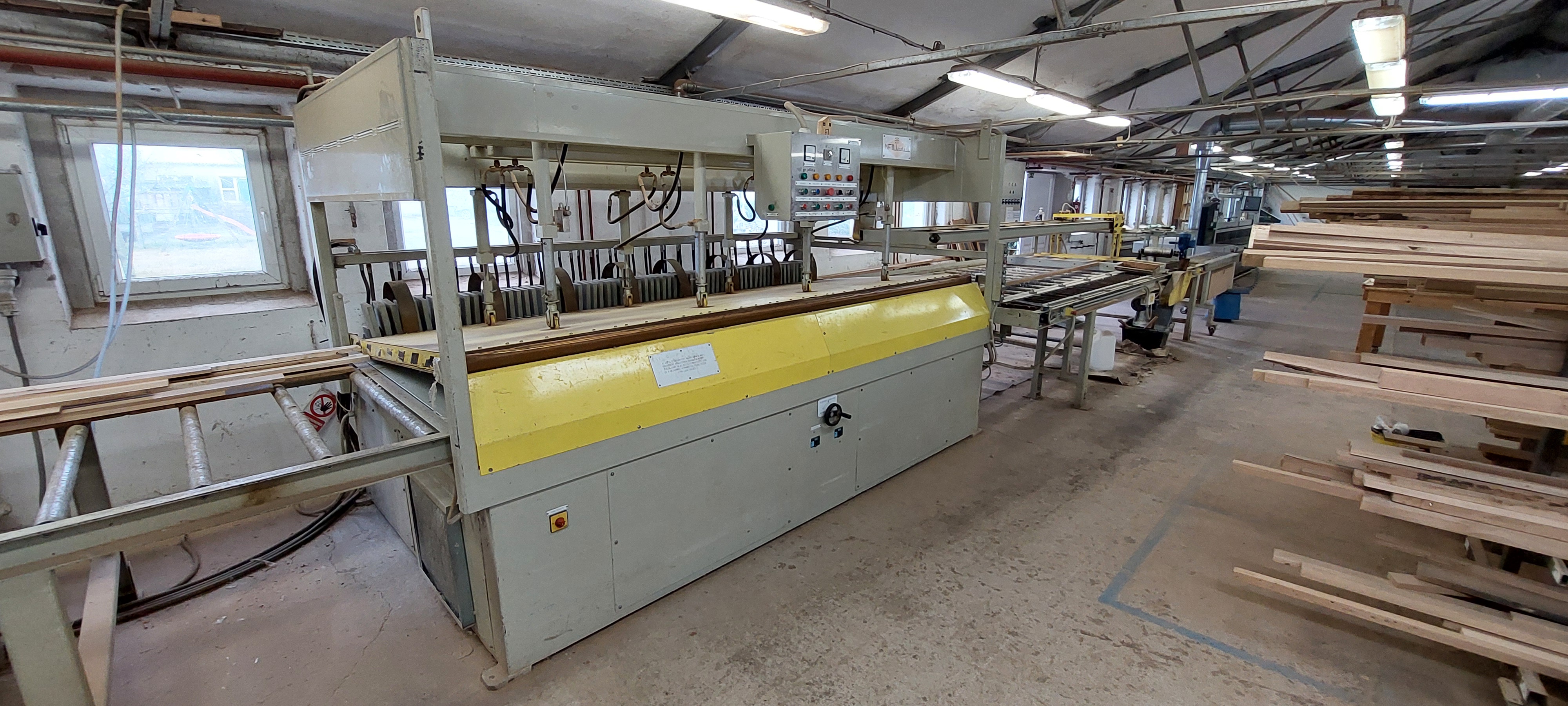

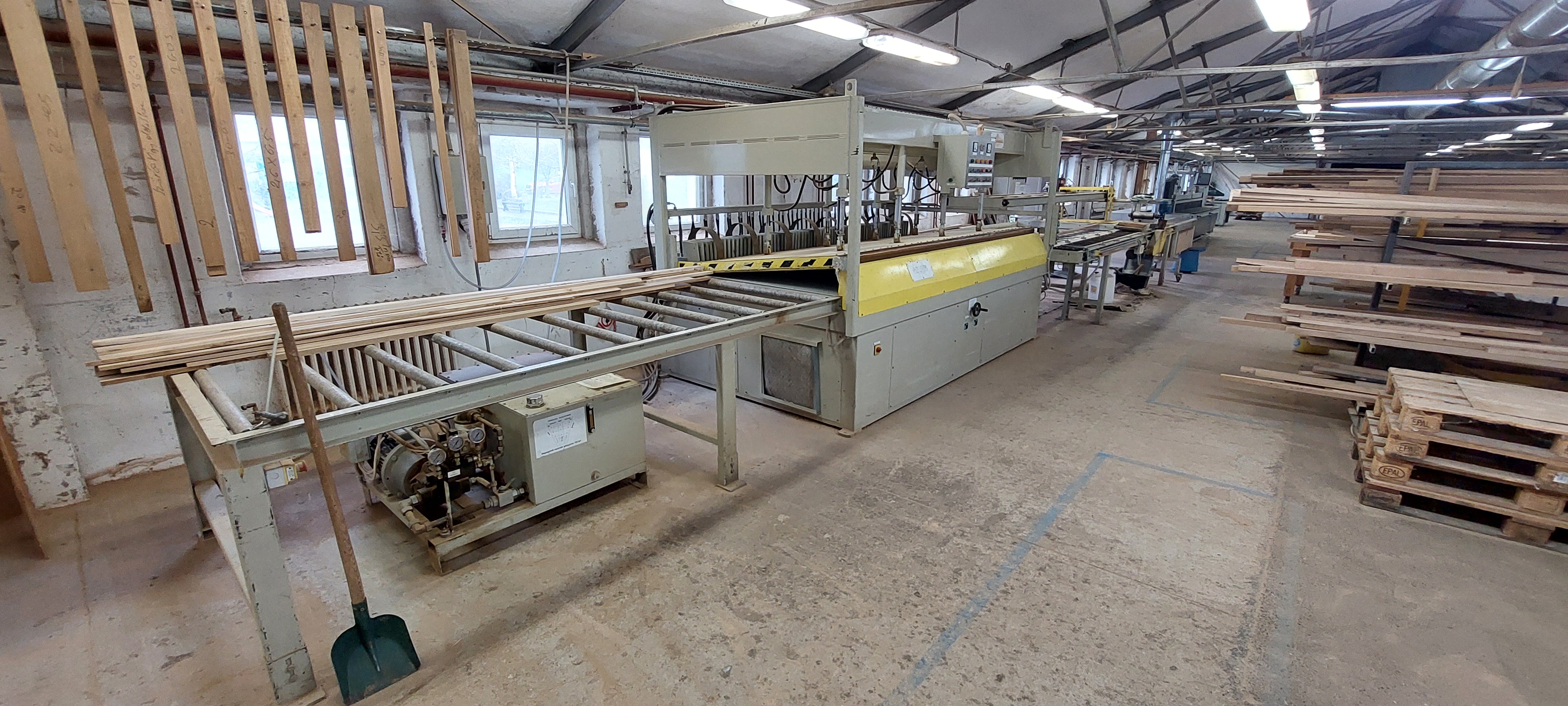

NF-Mikrotech nagyfrekvenciás prés

Műszaki leírás

• A prés asztal mérete kb. 3450 mm, szélessége 1450 mm.
• Ragasztási kapacitás (elektróda terület): 3000 mm hosszú, 1300 mm széles.
• Max. ragasztható vastagság: 130 mm.

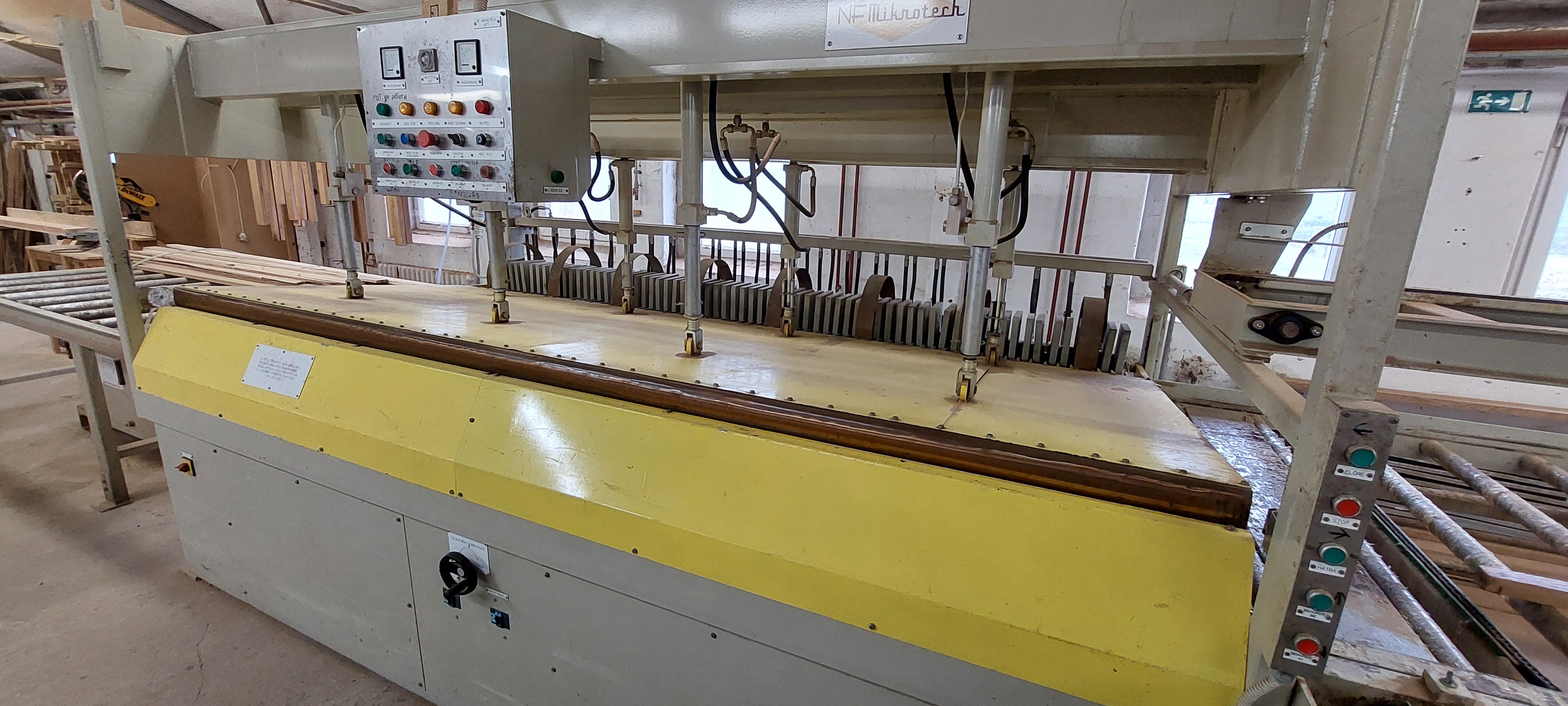

• A tetőnyomást 8 db kettő sorban elhelyezett  50 mm furatú hidraulikus munkahenger
biztosítja.
• Az oldalnyomást 24 db egy sorban elhelyezett  50 mm furatú hidraulikus munkahenger
biztosítja, egymástól 144 mm távolságra rögzítve. Ilyen munkahenger-elrendezés szükséges
ahhoz, hogy max. nyomást érjünk el a teljes 130 mm vastagságú ragasztó sor és 3450
hosszúság esetén.
• Az oldalnyomás nagysága folyamatosan szabályozható
Javasolt oldalnyomás: puha fánál 18-20 kp/cm2
Kemény fánál 20-23 kp/cm2
• A hidraulika tápegység szivattyúja szabályozható axiál dugattyús szivattyú
Max. nyomás 200 bár
• Cserélhető a présasztal felületét borító PP lemez, amely védi a drága alumínium elektródát a
kopástól, és lényegesen lerövidíti a tisztítási időt.
• A prés alkalmas két lépésben 6000 mm hosszú táblásított faanyag gyártására.

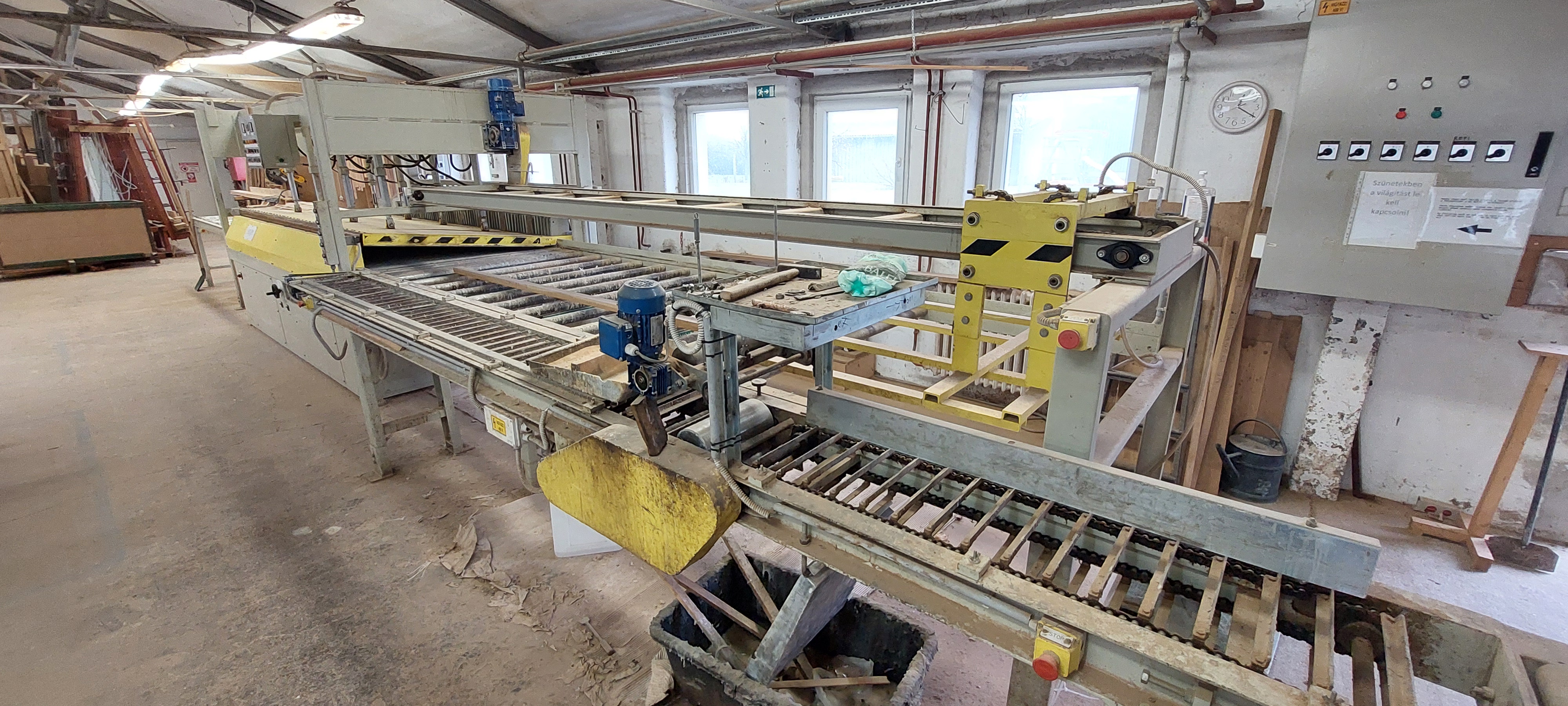

• Motorizált betárazó asztal: 3000 mm hasznos hosszúságú, helyet biztosítva az egyszerű
kezelhetőséghez.
• A betárazó asztal görgős asztal. A görgők 250 mm távolságra beépítve.
• A betárazó asztalban 4 db keresztirányú láncos behordó van. A láncos behordó felső síkját 6
db pneumatikus munkahengerrel emeli a görgősor síkja felé a keresztirányú anyag
mozgatáskor
• A betáró asztal felett helyezkedik el a betoló kocsi megvezetése, és meghajtása
• Az acél kitárazó asztal hosszúsága 3000 mm.
• A kitárazó asztal görgős asztal. A beépített görgők távolsága 300 mm
• A munkafolyamat balról jobbra történik, a betárazó asztalt a prés bal oldalán, a kitárazó
asztalt a prés jobb oldalán helyezzük el.
• A szállítópályás ragasztófelkenőt a betárazó asztal előtt helyezkedik el. A szállítópálya
szélessége 250 mm, a betárazó rész hossza 1500 mm. A kitárazó rész hossza 3500 mm. A
ragasztó felkenő tartalmaz egy eltávolítható ragasztó tároló edényt.
• A szállító pálya végén van egy végállás kapcsoló, amely megakadályozza a faanyag leesését a
szállítószalagról.
• A szállító pálya előtt található egy mozgatható görgős asztalt, amely a hosszú anyagok
ragasztó felkenésekor használható

RF generátor és elektromos specifikáció:
• A beépített 30 kW-os nagyfrekvenciás RF generátor kb. 2 m2 ragasztó felület ragasztására
képes percenként, PVA ragasztó alkalmazása mellett, figyelembe véve a ragasztandó faanyag
6-8%-os nedvességtartalmát.
• A nagyfrekvenciás generátor egyszerű hangolása szabályozható vákuumkondenzátorral
történik.
• A présgép energia igénye 3X400 V kb. 45 A.
• Az anód főkapcsoló és a vezérlés főkapcsoló a présgép elején az könnyű kezelhetőség
érdekében.

A prés irányítása, ellenőrzése, ciklusok, biztonsági előírások:

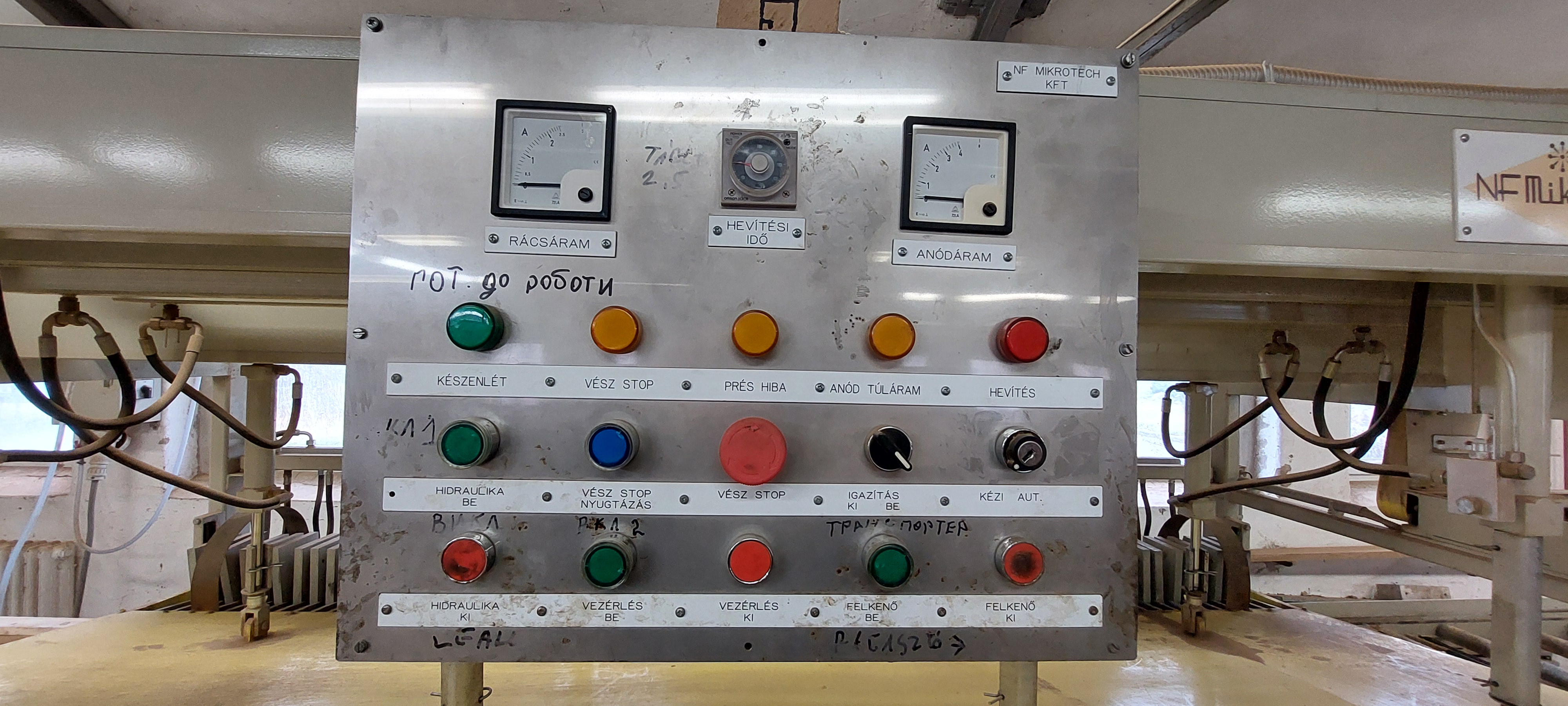

• A vezérlőpult tartalmaz anódáram mérő, rácsáram mérő műszereket, ragasztási időt beállító,
időzítőt működését jelző lámpákat, prés működtető gombokat, hibajelző lámpákat és hangos
vészjelzőt.
• A prés zárása kézi üzemben kétkezes biztonsági relével történik
• vész stop biztonsági rendszerrel ellátva
• A prés ajtónak van egy úgynevezett „igazító” ciklusa, amely elősegíti a fa rendeződését a
présben.
• A prés nyomópofa felett egy fotó érzékelő van, amely kinyitja a prés ajtót, akárhányszor a
fénysugár útját megszakítjuk.
• ajtó kapcsolókkal ellátva, amelyek megakadályozzák a prés indítását nyitott ajtónál.

A fenti adatok tájékoztató jellegűek
