Állapot: használt, üzemkész

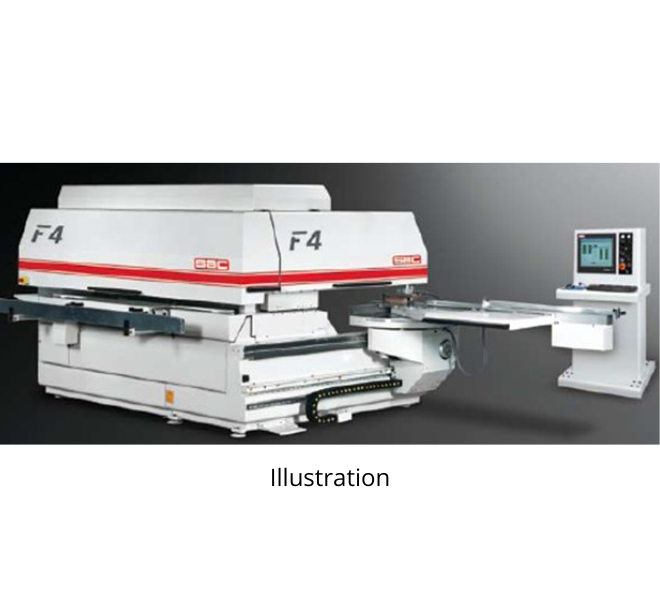

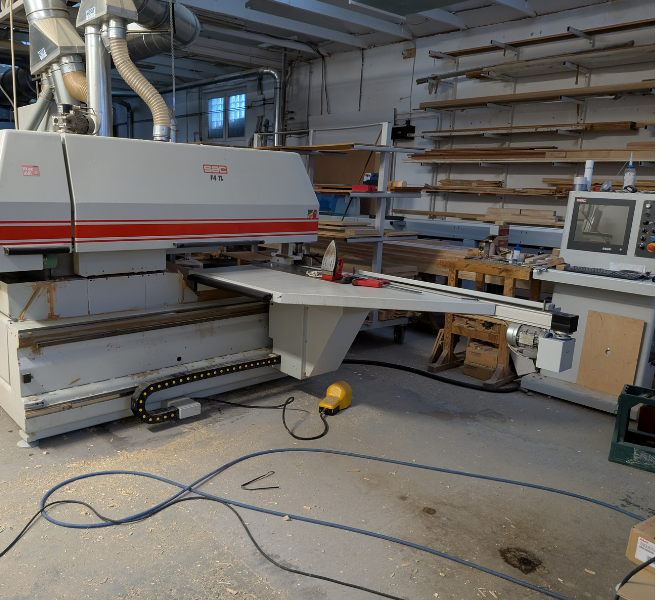

Az F4TL ablakgyártó központ alkalmas a mai modern ablakgyártás elvárásainak megfelelően nagyon hatékonyan, minimális időráfordítással, szerszámcsere nélkül a minőségi ablakgyártásra.
SAC F4TL CNC ablakgyártó sarok műveleti egységei
Csapozó oldal:
1. Csapozó kocsi
2. Végvágó egység
3. Csapozó tengely
Profilozó oldal:
4. Első profilozó tengely
5. Második profilozó tengely
6. Üvegléc kivágó egység
7. Vasalathely maró egység (opció)
Előtoló rendszer:
Csapozó oldal:
1. Csapozó kocsi:
Megmunkálási sebesség: 3-10 m/min.
Visszatérő sebesség: 45 m/min.
Asztal mérete: 290-955 mm
Motorteljesítmény: 1,1 kW
Vezetővonalzó döntése: ± 60˚
2. Végvágó egység:
Körfűrész átmérő: 400 mm
Körfűrész furata: 30 mm
Motorteljesítmény: 3 kW
3. Csapozó egység:
Tengely függőleges átállási sebessége: 5 m/min.
Tengely átmérője: 50 mm
Tengely hossza: 620 mm
Függőleges tengelymozgás: 565 mm
Motorteljesítmény: 7,5 kW
Max. szerszám átmérő: 350 mm
Profilozó oldal:
4.Első profilozó tengely:
Tengely függőleges átállási sebessége: 5 m/min.
Tengely átmérője: 50 mm
Tengely hossza: 320 mm
Függőleges tengelymozgás: 295 mm
Tengely vízszintes állíthatósága: 60 mm
Tengely forgásiránya: bal-jobb
Motorteljesítmény: 7,5 kW
Max. szerszám átmérő: 240 mm
5.Második profilozó tengely:
Tengely függőleges átállási sebessége: 5 m/min.
Tengely átmérője: 50 mm
Tengely hossza: 320 mm
Függőleges tengelymozgás: 295 mm
Tengely vízszintes állíthatósága: 60 mm
Tengely forgásiránya: jobb
Motorteljesítmény: 7,5 kW
Max. szerszám átmérő: 240 mm
6. Üvegléckivágó egység:
Körfűrészlap átmérő: 200 mm
Körfűrészlap furata: 30 mm
Tengely vízszintes állíthatósága: 60 mm
Motorteljesítmény: 2,2 kW
Opcionális egységek:
7. Vasalathely maró egység:
Motor teljesítmény: 3 kW
Tengely átmérő: 30 mm
Tengely hossz: 100 mm
Tengely vízszintes állíthatósága: 60 mm
Tengely függőleges állíthatósága: 60 mm
CNC vezérelt 2 függőleges pozíció (legnagyobb különbség 60 mm)
Max. szerszám átmérő: 190 mm
Előtolás:
Az előtolási sebesség: 4-20 m/min.. pneumatikus szorítással

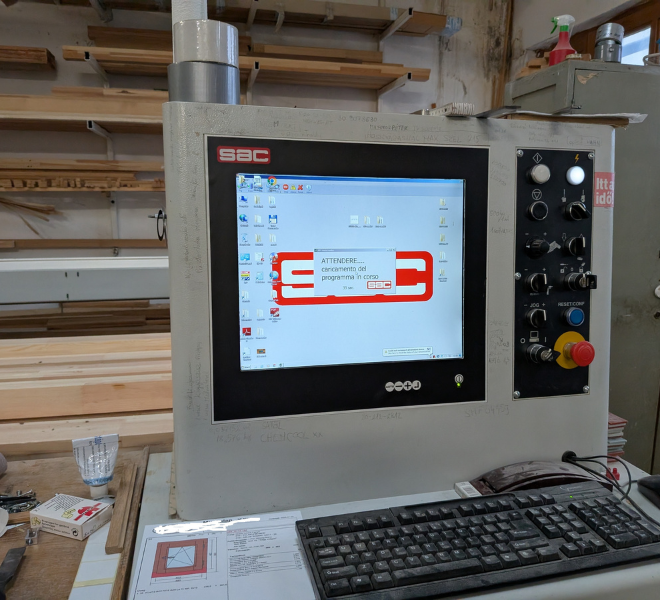

CNC vezérlés és szoftver:
• 17 " Színes LCD Monitor
• Billentyűzet 102 gombos alfanumerikus
• Rendszer : WINDOWS XP prof.
Opciók:
Vasalathely maró egység
Motorikusan állítható ütköző, mely NC vezérelt
Visszaszállító görgősor.
Leitz IV 69 szerszámgarnitúra
Leitz IV 90 szerszámgarnitúra
A fenti adatok tájékoztató jellegűek.
