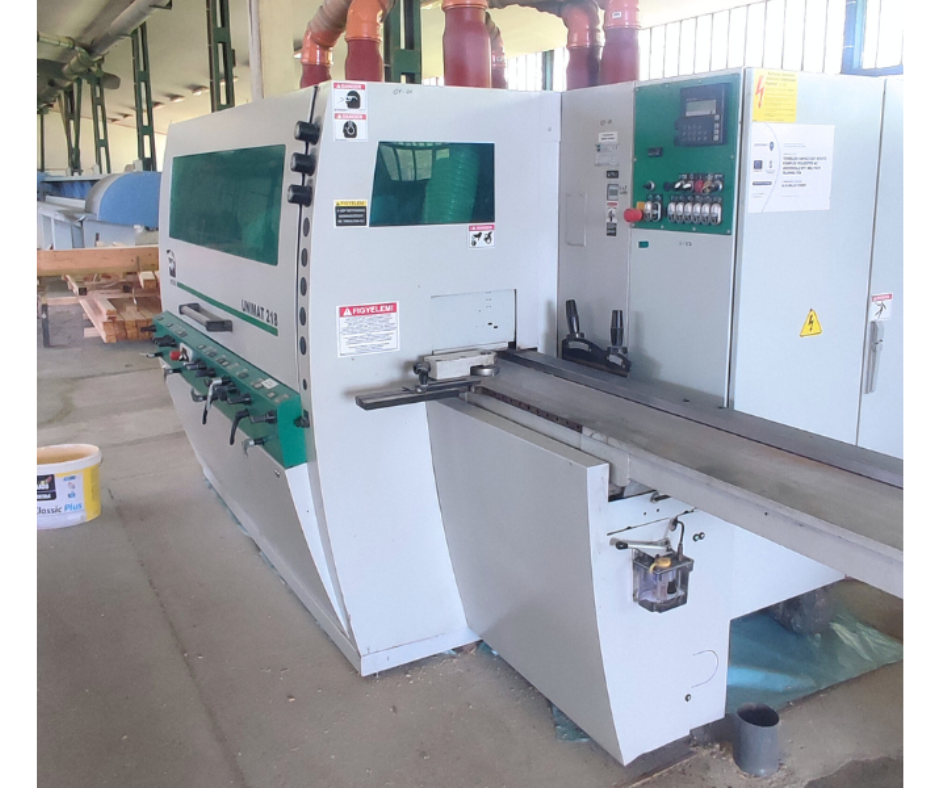

Műszaki adatok
Munkaszélesség (125 mm-es szerszámátmérőnél): 20 - 230 mm
Munkamagasság (125 mm-es szerszámátmérőnél): 8 - 120 mm
6 db standard előtoló henger felülről
2 db meghajtott henger az asztalban
Minden kijelző mm osztású
Minden tengelyátmérő: 40 mm

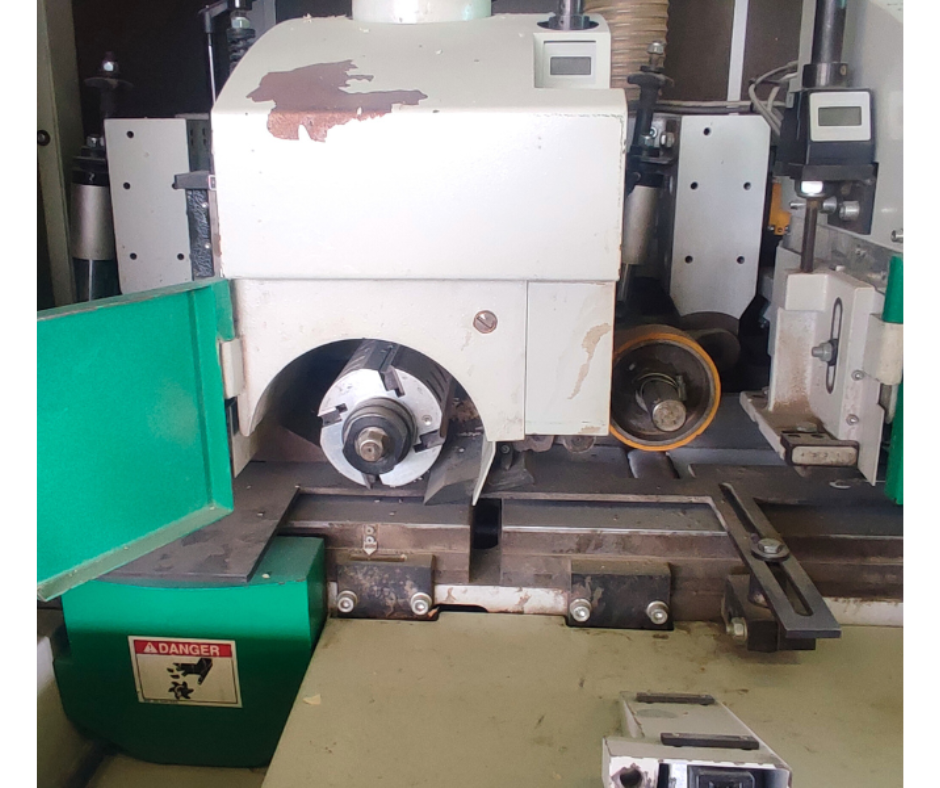

1. Tengely
Első alsó vízszintes tengely
Motor fékkel 5,5 KW (7,5 LE)
Átmérő: 40 mm
Fordulatszám: 6000 fordulat/perc
Szerszámátmérő: 125 - 145 mm
Falcberendezés falcmaróval
2. Tengely
Első jobb oldali függőleges tengely
Motor fékkel 5,5 KW (7,5 LE)
Átmérő 40 mm
Fordulatszám: 6000 fordulat/perc
Szerszámátmérő (40 mm-rel az asztal síkja alatt) 100 - 200 mm
Szerszámátmérő (55 mm-rel az asztal síkja alatt) 100 - 180 mm
Max. szerszámátmérő a vezető síkja mögött: 180 mm
Max.Profilmélység: 35 mm
Tengelyirányú állíthatóság (axiális) 55 mm
3. tengely
Első bal oldali függőleges tengely
Motor fékkel 7,5 kW (10 LE)
Átmérő 40 mm
Fordulatszám: 6000 fordulat/perc
Szerszámátmérő (40 mm-rel az asztal síkja alatt) 100 - 200 mm
Szerszámátmérő (55 mm-rel az asztal síkja alatt) 100 - 180 mm
Max. szerszámátmérő a vezető síkja mögött: 180 mm
Max.Profilmélység: 35 mm
Tengelyirányú állíthatóság (axiális) 55 mm
4. Tengely
Első felső vízszintes tengely
Motor fékkel 7,5 KW (10 LE)
Átmérő 40 mm
Fordulatszám: 6000 fordulat/perc
Szerszámátmérő 112 - 200 mm
Gyalufej max.átmérő: 180 mm
Max.Profilmélység: 35 mm
Tengelyirányú állíthatóság (axiális) 40 mm
Osztott nyomópapucs a felső tengely előtt; szerszámátmérőhöz állítható; szerszámtól eltávolodó, rugós
5. tengely:
Második felső vízszintes tengely
Motor fékkel 7,5 KW (10 LE)
Átmérő 40 mm
Fordulatszám: 6000 fordulat/perc
Szerszámátmérő 112 - 200 mm
Gyalufej max.átmérő: 180 mm
Max.Profilmélység: 35 mm
Tengelyirányú állíthatóság (axiális) 40 mm
Osztott nyomópapucs a felső tengely előtt; szerszámátmérőhöz állítható; szerszámtól eltávolodó, rugós
6. tengely
Második alsó vízszintes tengely
Motor fékkel 7,5 kW (10 LE)
Átmérő 40 mm
Fordulatszám: 6000 fordulat/perc
Szerszámátmérő 112 - 200 mm
Max.Profilmélység: 15 mm
Tengelyirányú állíthatóság (axiális) 35 mm
Tengelyek általánosságban
Minden gyalutengely dinamikusan kiegyensúlyozott, így futása nagy pontosságú.
Előtolórendszer
Motorteljesítmény, fékkel szerelve, 4 KW (5,5 LE)
Fokozatmentes frekvenciaszabályozás 5 - 30 m/min.
Behúzóhenger az egyengető tengely előtt beleértve egy különálló nyomásszabályzót és egy pneumatikus "magasság-mélység" vezérlést
Durofer-előtolóhengerek mélységhatárolóval, öntisztulós kivitel (Weinig-szabadalom)
Baloldali tengellyel szembeni előtolóhenger tengelye 35 mm-re állítható
Elektromosság

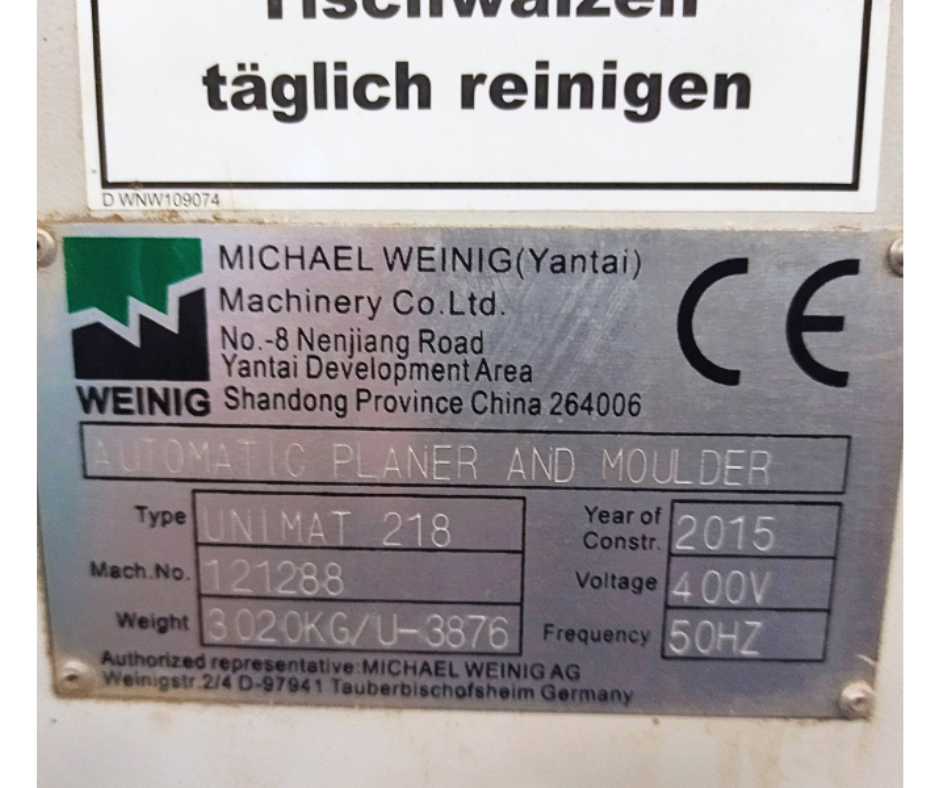

Üzemi feszültség 400 Volt
(Feszültségtartomány 380 - 420 Volt), 50 Hertz
Elektromos kivitel DIN VDE 0113 szabvány alapján, valamint az ipari gépek EN60204, IEC-204-1 előírásai alapján. További elektromos előírások nincsenek figyelembe véve.
Frekvenciavezérelt eszközök és berendezések működtetése esetén a megrendelőnek, tűzveszélyes helységben DIN/VDE 0100-482 előírása alapján egyen- és váltóáramra is érzékeny FI- védőkapcsoló (relét) kell beépíteni!
Minden tengelymeghajtó villanymotor IE2 energiahatékonysági osztályú („High Efficiency“- nagy hatékonyságú) az IEC 60034-30 és az
EUP – Ökodesign 2005/32/EG előírás alapján.
Továbbá kopásmentes, ellenárammal működtetett fékkel szerelve.
Az ÖN előnye:
IE 2 motorok esetén:
- Magasabb hatékonysági fok
- Csekélyebb hőfejlődés
- Hosszabb élettartam
Ellenáramú fék esetén:
- Nincs kopás
- Karbantartást nem igényel
Gépváz, asztal és vezetők
Egyengetőasztal 2 m hosszú (beleértve vezető vonalzót is)
Gépasztal és vezetők krómozottak
(Egyengető asztal és egyedi asztallapok nélkül)
Kézi waxilitpumpa az asztal gyantamentesítéséhez
Egy meghajtott és edzett felületű acélgörgő az elszedő asztalban, rugós 50 mm széles
Egy meghajtott és edzett felületű acélgörgő az asztalban, rugós 150 mm széles
Nyomóegységek és vezetők
Két oldalsó nyomógörgő a bal oldali tengely előtt, melyek azzal együtt mozognak és rugós szorításúak
Oldalsó nyomógörgő az egyengető asztalon, rugós
Kiegészítő baloldali vezetővonalzó, kézileg állítható, a precíz munkadarab vezetéshez a felső tengely alatt
Felső nyomógörgő, rugós

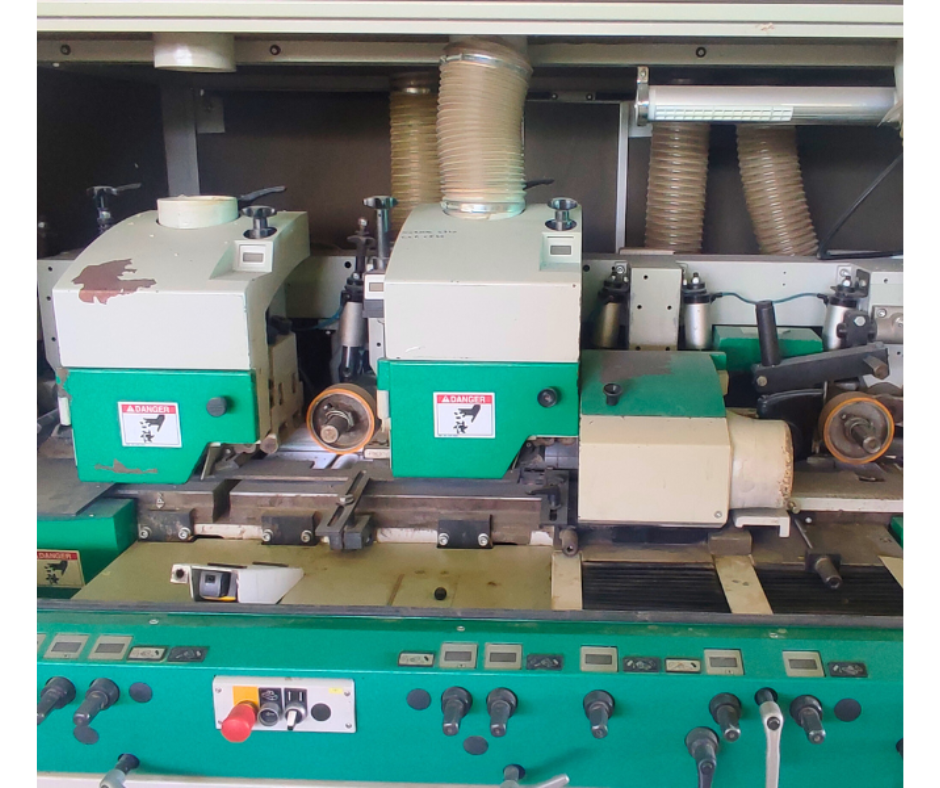

A gép kezelése

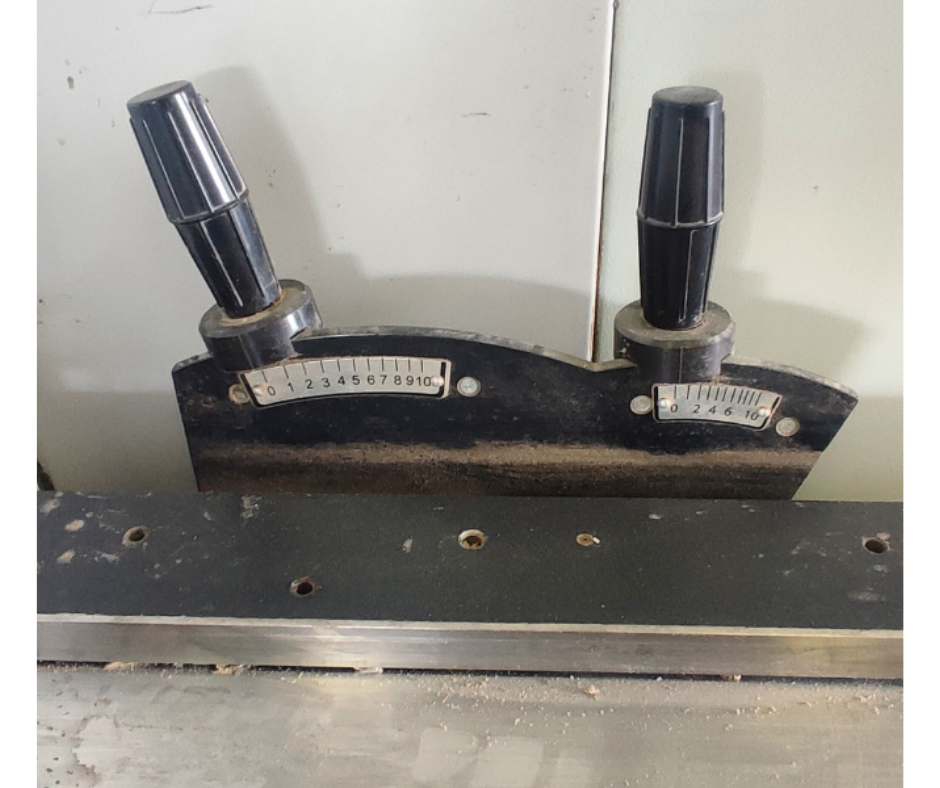

Milliméteres skála a beállítási elemeken, mint például a nyomópapucson, az ütközőn, a vezető vonalzón.

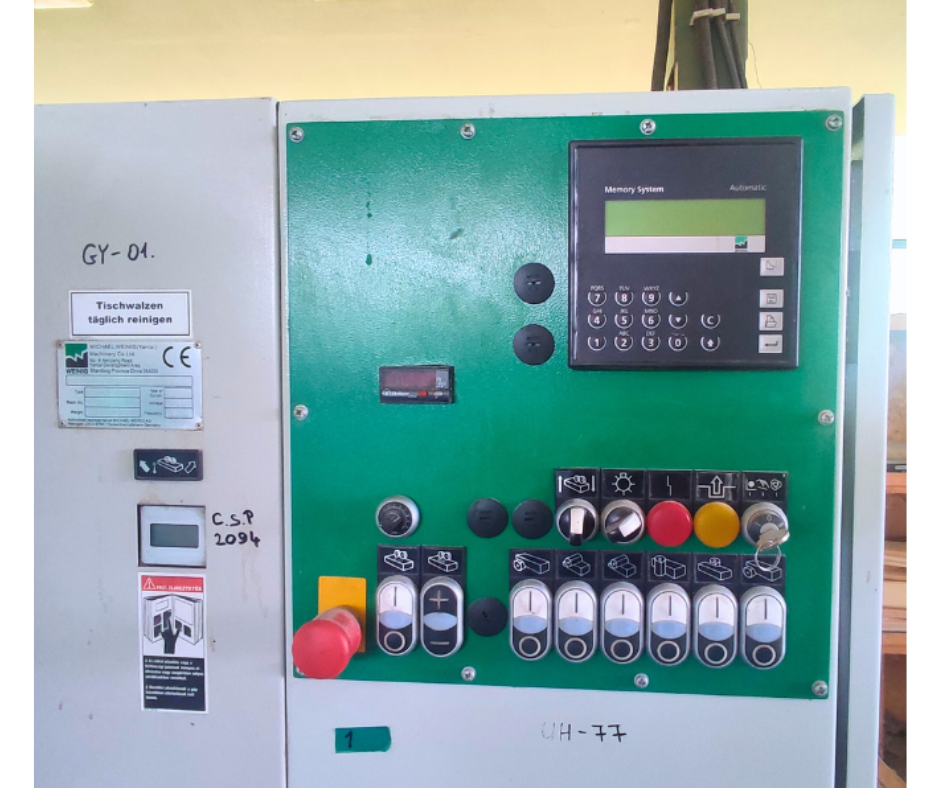

Memória funkció

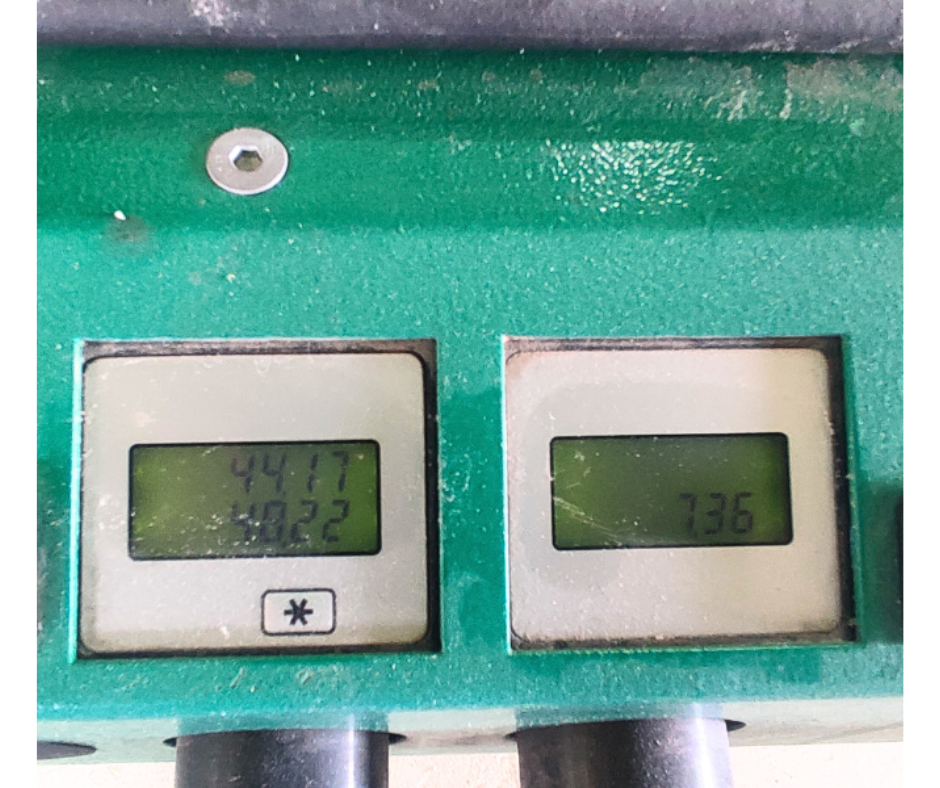

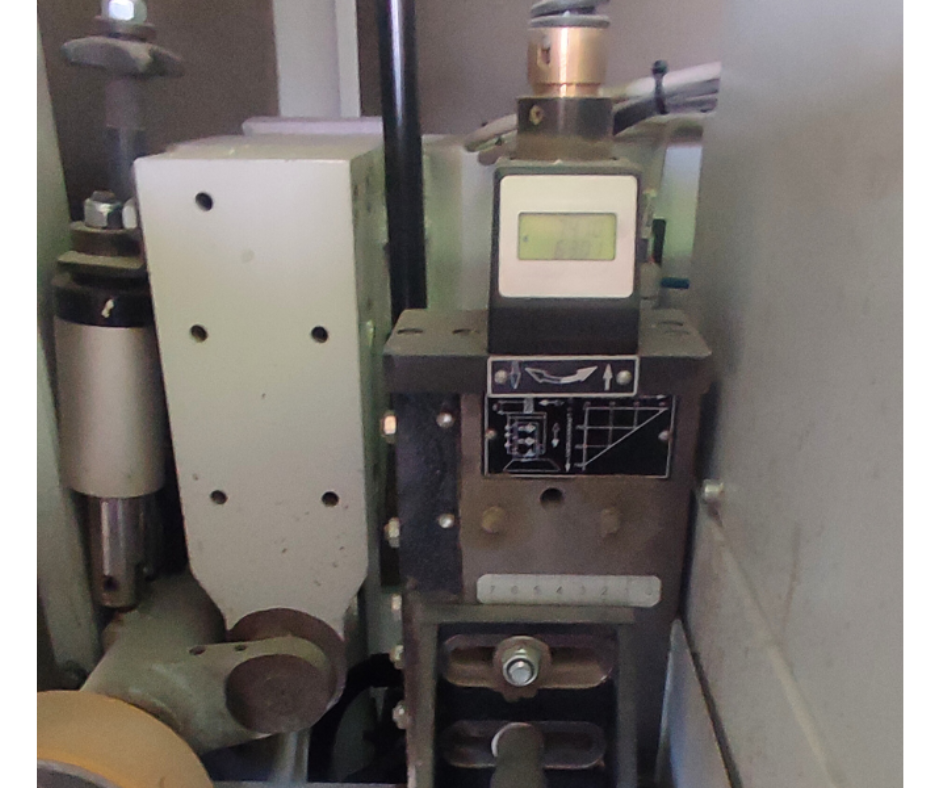

A profilok beállítási értékeinek mentésére. A tengelyek elektronikus páros kijelzővel. Funkció:
A kész profil beállítási értékeit egy gombnyomással egy profilszám alatt elmenti.
A profilszám újbóli kiválasztásakor az elektronikus páros kijelzőkön megjelennek a beállítási értékek
A tengely kézi beállítása által a kijelzők szinkronizálnak.
99 memóriahely
Motoros magasságállítás az előtoló rendszerhez
Központi zsírzás a gép elülső oldalán
Biztonság és zajvédelem
Biztonsági burkolat
Könnyen felnyitható ablakkal ellátott biztonsái burkolat fedi a teljes munkaterületet. (Előtolást és tengelyeket) és véd a mechanikus veszélyektől.
A biztonsági burkolat felnyitásakor a tengelyek és az előtolás automatikusan leáll.
CE felszereltség esetén a biztonsági burkolat automata üzemmódban nem nyitható.
Elektromágneses reteszelés a biztonsági burkolathoz
(A tengelyek megállása után kb. 30 másodperccel nyit a burkolat)
CE megfelelőségi bizonyítvány
Belső világítás a burkolatban
